纺织除尘设备
更新：2022-8-25 22:16:57 点击：
产品介绍

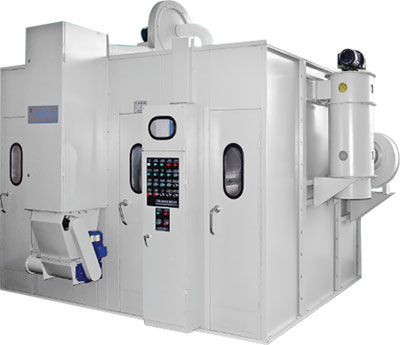

该产品是在原多筒式除尘机组基础上开发的新一代除尘机组，于2002年开始经过近一年的努力，成功开发出SYZH型系列锥环除尘机组，并于2003年6月开始投入生产，锥环形除尘机组第一级为圆盘预过滤器，用于分离收集纤维性杂质；第二级为锥环形除尘器，对已经过滤处理的空气进行精过滤。该产品特点在于结构更加合理，传动机构简便高效。可实现正压或负压运行。
|
|
规格尺寸
|
型号规格
|
SYZH-Z-20
|
SYZH-Z-30
|
SYZH-Z-41
|
|
第一级（Ⅰ）
|
圆盘滤网
|
盘径(mm)
|
θ1760
|
θ2080
|
θ2400
|
过滤面积F1
(mm)
|
2.43
|
3.40
|
4.52
|
滤网
（目／英寸）
|
60～80～120(不锈钢丝网｝
|
|
箱体尺寸
|
长度
|
L1(mm)
|
1020
|
|
宽度
|
B(mm)
|
1980
|
2300
|
2620
|
|
高度
|
H1(mm)
|
2060
|
2380
|
2700
|
|
装即功率(KW)
|
3.9
|
|
第二级（Ⅱ）
|
圆笼滤筒
|
最大直径θ(mm)
|
1860
|
2180
|
2500
|
|
过滤面积F2(mm)
|
22.1
|
32.87
|
45.35
|
|
滤料
|
JM2或JM5（阻然长毛绒）
|
|
箱体尺寸
|
长度
|
L2(mm)
|
1700
|
|
宽度
|
B(mm)
|
1980
|
2300
|
2620
|
|
高度
|
H2(mm)
|
2060
|
2380
|
2700
|
|
装机功率（KW)
|
4.0
|
机组
（Ⅲ）
|
最大形尺寸
|
长度
|
L2(mm)
|
3350+650（辅机）
|
|
宽度
|
B(mm)
|
1980+450
(辅机）
|
2300+450
（辅机）
|
2620+450（辅机）
|
|
高度
|
H2(mm)
|
2060+850
(辅机）
|
2380+850
（辅机）
|
2700+850（辅机）
|
|
装机功率(KW)
|
7.9
|
性能参数
|
型号规格
|
处理风量×104m3/h
|
过滤阻力
|
除尘效果
|
|
除尘系统
|
回风过滤
|
|
废棉
|
粗号棉
|
中号棉
|
细号棉
|
化纤棉
|
|
SYZH-Z-20
|
1.32-1.93
|
1.72-2.42
|
2.12-2.73
|
2.46-3.14
|
3.01-3.50
|
3.28-4.11
|
≤200pa
|
≥99%
|
|
SYZH-Z-30
|
1.82-2.31
|
2.50-3.38
|
3.13-4.02
|
3.53-4.46
|
4.26-5.09
|
4.73-5.82
|
|
SYZH-Z-41
|
2.55-3.38
|
3.25-4.56
|
3.92-5.17
|
4.68-5.96
|
5.23-6.84
|
6.24-7.42
|
|
|
滤体根据流体力学原理，采用了锥形环套筒方式，使之过滤面积大，系统阻力小，集尘吸嘴采用了锥形体、条缝口替换吸技术，降低了风机电耗。产品结构新颖、运行可靠、滤料更换方便、快捷，可广泛运用于棉、毛、麻、化纤、造纸、烟草等轻、纺工业的除尘、空调系统。
|
|
|
|
|

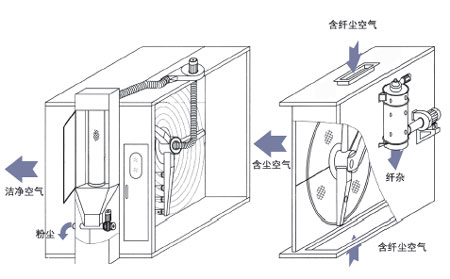

机组示意图
|
|
滤料配置
|
应用条件
|
纺织号（支）数
|
第一级滤网不锈钢丝网（目／英寸）
|
第二级滤料阻燃长毛绒
|
滤后空气含尘浓度
（mg/m3）
|
|
废棉
|
－58tex(-10s)
|
120
|
JM2.JM5
|
≤2.0
|
|
粗号纱
|
≥36tex(≤16s)
|
100～120
|
JM2.JM5
|
≤1.5
|
|
中号纱
|
28tex(21s)
|
100
|
JM2.JM5
|
≤0.9
|
|
细号纱
|
≤18tex(≥32s)
|
80～100
|
JM2.JM5
|
<
0.9
|
|
化纤纱
|
／
|
80
|
JM2.JM5
|
<
0.9
|
|
空调回风
|
／
|
60
～80
|
JM1.JM2
|
< 0.9
|
机组安装尺寸图
|
机组规格
|
机组长度L
|
机组宽度B
|
一级高度H1
|
二级高度H2
|
|
SYZH-Z-20
|
3350
（含后方箱）
|
1980+450
|
2060
|
2060+850
|
|
SYZH-Z-30
|
2300+450
|
2380
|
2380+850
|
|
SYZH-Z-41
|
2620+450
|
2700
|
2700+850
|
|
|
|
机组安装尺寸图
|
|
|
