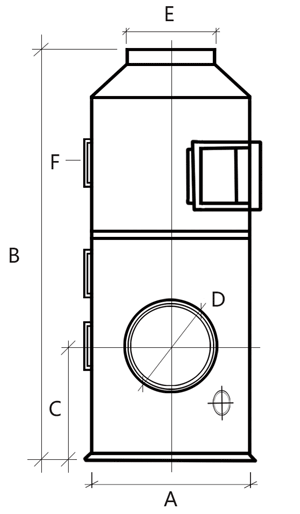

立式洗涤塔尺寸示意图：

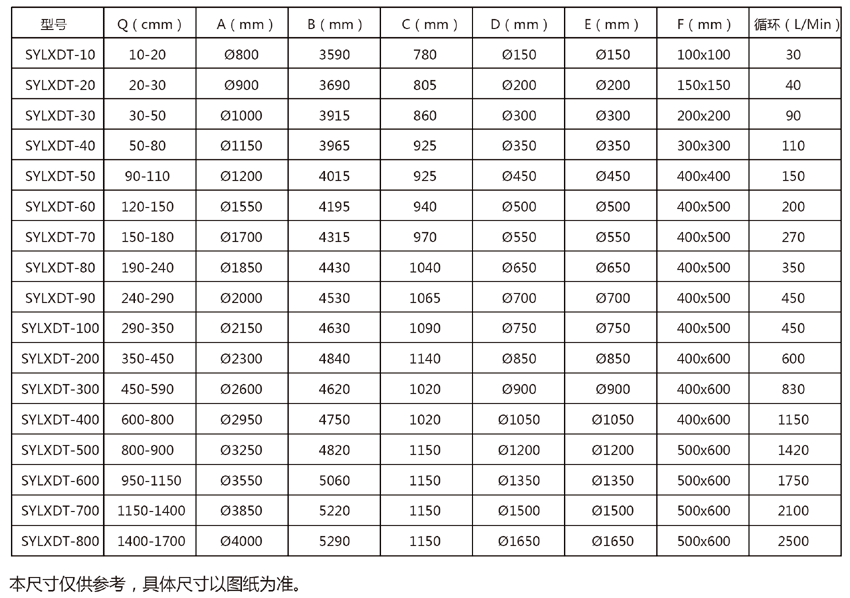

洗涤塔风量与尺寸对照表：

　　湿式洗涤处理方式将可处理废气中0.3um以上的微粒状物，同时也可去除废气中的气态污染物，其基本原理是 利用气体与液体间的有效接触，达到液体吸收气体中的污染物的目的，然后再将清洁的气体与被污染的液体分离达到清洁空气的目的。

　　气流中的粒状污染物与洗涤接触后，液滴或液膜扩散附于气流中的粒子上或者增湿于粒子，使粒子借着重力、惯性等作用达到分离去除的目的。气态污染物质则借着絮流分子扩散等质量传送，以及化学反应等现象传送洗涤 液体中达到与进入流分离的目的，并可在洗涤液中添加化学物质，以吸收方式控制气状臭味物质。废气经由填充 式洗涤塔和洗涤液进行吸收中和(利用填充物増加接触表面积），以去除废气中的有害微粒物质。

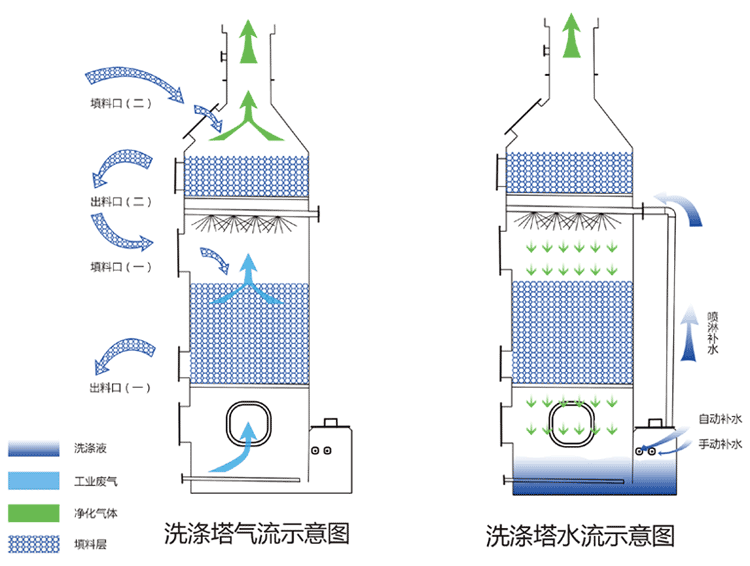

　　废气经由填充式洗潘塔，采用气液逆向吸收方式处理，以雾洒而下产生小水滴，废气则由塔底逆向流达到气体接触的目的。此处理方式可冷却废气温度、气体调理及颗粒袪除，为确保塔内气体的均匀分布及气液的完全接触 ，因此采用良好填充滤材应具有疏的表面，较大的自由表面积使气体、液体的间停留时间増长，同时填充滤材的 选用应有适当的空隙以减少气体向上升的阻力，减少洗涤塔的压降力，再经过除雾处理后排入大气中。
